Filtro EMI

Interferencia electromagnética (filtro EMI) es un nuevo tipo de dispositivo compuesto que ha sido ampliamente utilizado en los últimos años. El modelo de utilidad puede suprimir el ruido de la red eléctrica, mejorar la capacidad antiinterferente de la electrónica y la fiabilidad del sistema y puede ser ampliamente utilizado en los campos de instrumentos electrónicos de medición, equipos de habitación, cambio de sistemas de suministro, medición y control de energía, etcetera...

EMI filtro - luna nueva - New Moon

1 el principio y la aplicación de filtro de interferencia electromagnética

principio de estructura 1.1

EMI filtro - luna nueva - New Moon

Ruido de fuente de poder es una clase de interferencias electromagnéticas, el espectro del ruido de conducción es cerca de 10kHz ~ 30MHz hasta 150MHz. Según la dirección de transmisión, ruido de alimentación de energía puede dividirse en dos categorías: una es de la alimentación en la línea de la introducción de interferencias externas, y el otro es generado por el equipo electrónico y la transmisión de la línea de energía para el ruido. Los resultados muestran que el ruido pertenece a la señal de interferencia bidireccional, y el equipo electrónico es no sólo objeto de interferencia de ruido, sino también una fuente de ruido. Según las características de formación, hay dos tipos de interferencia de ruido, la interferencia de modo serie e interferencia de modo común. La interferencia de modo de serie es el ruido entre dos líneas. Interferencia de modo común es el ruido de las líneas de dos alimentación a la tierra. Por lo tanto, el filtro de interferencia electromagnética debe cumplir los requisitos de compatibilidad electromagnética (EMC), debe ser también un filtro de RF bidireccional, interferencia electromagnética externa filtrado desde la línea de corriente alterna se introduce por un lado, por el contrario puede evitar el equipo sí mismo fuera de interferencias, para no afectar el normal trabajo de otros equipos electrónicos en el mismo entorno electromagnético. Además, el filtro EMI desempeña un papel inhibitorio en el modo de serie y la interferencia de modo común

1.2 circuito básico y su aplicación típica

La figura 1 muestra el circuito básico de filtro EMI.

EMI filtro - luna nueva - New Moon

El dispositivo terminal 5 tiene dos terminales de entrada, dos de salida terminales y un terminal de puesta a tierra. Incluyendo el circuito de choke de modo común (también conocido como el común modo inductor y filtro condensador C1) L ~ C4. L no tuvo ningún efecto sobre la interferencia de modo serial, pero cuando la interferencia de modo común debido a la dirección del flujo magnético de dos bobinas de la misma, después la inductancia total acoplamiento aumenta rápidamente, por lo que el modo común de la señal mostrando gran inductancia, no es fácil de pasar, llamado choque de modo común. Sus dos bobinas se enrollan en ferrita de pequeñas pérdidas, alta permeabilidad, cuando una corriente pasa por el campo magnético en las dos bobinas refuerza entre sí. La inductancia de la L está relacionada con la corriente nominal de la EMI del filtro, como se muestra en la tabla 1. Es necesario señalar que cuando la corriente es grande, el diámetro de estrangulador de modo común aumentará por consiguiente, para ser capaces de soportar la corriente grande. Además, la atenuación de baja frecuencia puede mejorarse adecuadamente aumentando la inductancia. C1 y C2 utilizan un capacitor de película delgada, el rango de capacidad es de aproximadamente 0.01 F ~ ~ 0.47 F, utilizado principalmente para filtrar la interferencia. C3 y C4 están conectados a la salida, y el punto neutro del condensador está conectado a tierra, que puede refrenar con eficacia la interferencia de modo común. C3 y C4 pueden conectarse también en paralelo en el extremo de la entrada, todavía elegir condensadores de cerámica, el rango de capacidad es de 2200pF ~ 0.1 f el. Con el fin de reducir la corriente de fuga, la capacidad no debe exceder 0.1 F y el punto medio del condensador debe conectarse con la tierra. C1 ~ valor de resistencia de presión C4 es 630VDC o 250VAC.

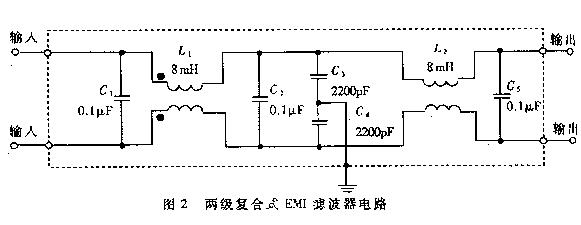

La figura 2 muestra un tipo de circuito interno de la dos fases compuesto filtro EMI, debido al uso de nivel dos (también llamado dos) filtrado, por lo que el efecto de filtrado de ruido es mejor. Para algunos usuarios que son miles de Hz frecuencia de repetición de interferencia de grupo pulso rápido, tanto en el país y en el extranjero también han desarrollado grupo pulso filtro (también conocido como el grupo es capaz de pulso del contador), inhibición de la perturbación.

Aplicación de filtro EMI 2 fuente de alimentación conmutada

Para reducir el volumen y reducir el costo, el chip solo fuente de alimentación conmutada generalmente adopta el filtro EMI de simple etapa única, que se muestra en el circuito típico 3. Figura (a) y (b) en el condensador C pueden filtrar hacia fuera de la interferencia, la diferencia es sólo de C (a) se conectará al entrada final, figura (b) se conecta a la salida. Figura (c), (d) muestra que el circuito es más complejo, efecto de supresión de interferencia es mejor. Figura (c) L, C1 y C2 usado para filtrar la interferencia de modo común, C3 y C4 filtro de interferencia. R es la resistencia de descarga, la carga sobre la liberación de la acumulación de C3, para evitar la acumulación de la carga y el efecto de las características de filtro; línea de alimentación puede hacer que al final L y el poder de N no está cargado, garantizar la seguridad de uso. Figura (d) es el condensador de filtro de interferencia modo común C3 y C4 se conecta a la salida.

Filtro EMI puede suprimir eficazmente las interferencias electromagnéticas de la sola viruta fuente de alimentación conmutada. Figura 4. La curva de 0,15 MHz ~ ruido de conducción de 30MHz en la conmutación de alimentación (EMI), que es la curva de una en la fuente de alimentación conmutada (es decir, la envolvente de pico de interferencias electromagnéticas). Curva B se introduce como se muestra en forma de onda de filtro EMI de la figura 3 (d), la interferencia electromagnética puede ser atenuada 50dB V ~ 70dB V. obviamente, es mejor el efecto de este filtro EMI.

Para algunos usuarios que son miles de Hz frecuencia de repetición de interferencia de grupo pulso rápido, tanto en el país y en el extranjero también han desarrollado grupo pulso filtro (también conocido como el grupo es capaz de pulso del contador), inhibición de la perturbación.

Aplicación de filtro EMI 2 fuente de alimentación conmutada

Para reducir el volumen y reducir el costo, el chip solo fuente de alimentación conmutada generalmente adopta el filtro EMI de simple etapa única, que se muestra en el circuito típico 3. Figura (a) y (b) en el condensador C pueden filtrar hacia fuera de la interferencia, la diferencia es sólo de C (a) se conectará al entrada final, figura (b) se conecta a la salida. Figura (c), (d) muestra que el circuito es más complejo, efecto de supresión de interferencia es mejor. Figura (c) L, C1 y C2 usado para filtrar la interferencia de modo común, C3 y C4 filtro de interferencia. R es la resistencia de descarga, la carga sobre la liberación de la acumulación de C3, para evitar la acumulación de la carga y el efecto de las características de filtro; energía puede hacer que el poder oferta
