Introducción de parámetros básicos para el núcleo de ferrita

Para resolver su confusión, introduzcamos algunos parámetros básicos del núcleo magnético.

Ante todo,aese refiere al área transversal efectiva del núcleo magnético, y la unidad es generalmente (mm ^ 2).
Los estudiantes que no conocen el núcleo magnético pueden ver esta oración y no saben lo que significa. La gente a menudo me pregunta cómo verificar el valor Ae con el núcleo magnético real.

Digamos que el valor Ae se puede obtener a través de la medición después de obtener un núcleo magnético real.

Mire el diagrama del núcleo magnético real a continuación.

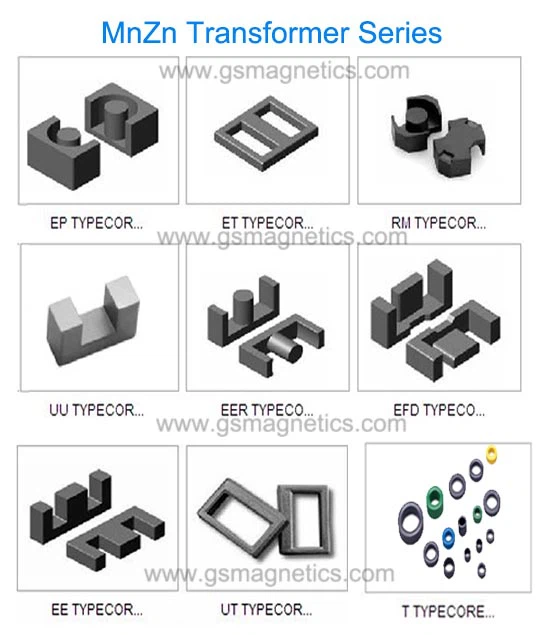

El núcleo magnético del anillo en la Figura 1 a continuación se refiere al valor Ae. Algunos ingenieros pueden pensar que el transformador no tiene esta forma, pero puede tener la forma del núcleo magnético de ferrita, como la forma EE y PQ.

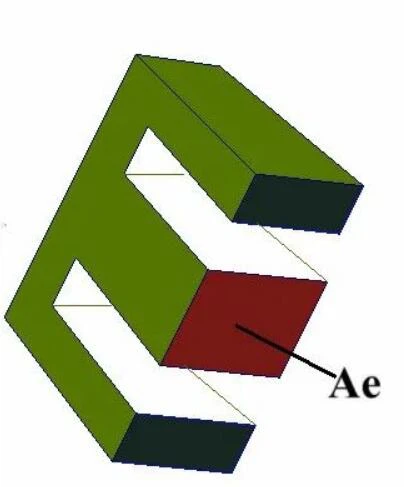

Por ejemplo, el área marrón en el núcleo magnético EE en la Figura 2 se refiere al valor Ae, que es el llamado área transversal efectiva a través del flujo magnético.
Consultemos las siguientes dos figuras. Se puede ver si el valor Ae se puede medir con nuestro núcleo magnético real. Siempre que se mida realmente el área del pilar central, el pilar central es un paralelepípedo. Si es fácil de medir, solo se puede calcular conociendo la longitud y el ancho.

Algunas personas pueden preguntar si se pueden probar las partes negras en ambos lados. La suma de las áreas de las secciones transversales de ambos lados es igual al área de la columna central.
